鋼珠/滾珠開關產品詳情

鋼珠開關/滾珠開關特性：

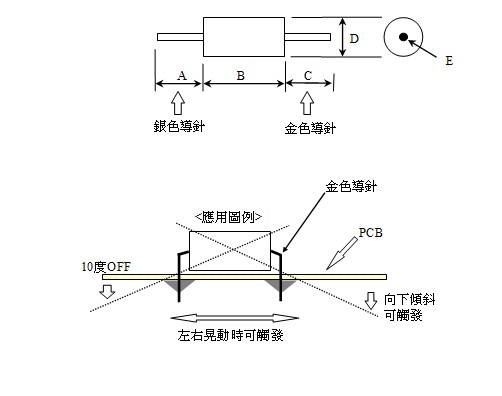

規格

單位=mm

電氣特性

型號

珠子數

電壓

電流

導通時間

通路電阻

開路電阻

耐溫度

SW-200D

9.5

3.6

0.6

雙珠

12v

2mA

2 ms

> 5 ohm

10M ohm

100度C

焊接要求: 1.焊錫:含錫量 100% 2.烙鐵溫度: 230 ±10ºC 3.焊接時間: 1.5~2 Sec 4.不可使用強酸.鹼性助焊劑 (如焊油)

◆ 產品介紹
1、SW-200D為穎鑫滾珠型傾斜感應單方向性觸發開關。
2、產品當向?qū)щ姸耍ㄣy色引腳端A）傾斜、傾斜角大于15度時，為開路OFF狀態，當產品水平狀態發生傾斜改變，觸發端（鍍金引腳端C）低于水平傾斜角大于于15度角時，為閉路ON狀態。水平放置時，晃動可易觸發。而銀色腳向下時，晃動不易觸發。
3、本規格產品為完全密封式封裝，可防水、防塵。
4、在正常使用狀態下，開關壽命可達10萬次

◆ 電器特性

封裝   電壓電流導通時間    閉路電阻   開路電阻   耐溫
密封型 12v 5mA   2ms ＜10 ohm   ＞10M ohm   80 'C

   ◆ 材料列表
   名稱材質及特性
1 帶引線銅帽   黃銅管鍍鎳、引線為紅銅鍍錫
2 導針黃銅底層鍍鎳-表層鍍金
3 滾珠   不銹鋼珠鍍銀或鍍金
4 熱收縮管 PE熱收縮管/PET熱收縮管
5 封口膠粒 PC

◆ 焊接特性
◆ 焊錫：含錫量100% ◆ 焊接溫度：260℃±10℃ ◆ 焊接時間：2-2.5秒 ◆ 不可使用強酸、堿性助焊劑

備注：此規格書參數經過嚴格的測試只適用于穎鑫電子科技有限公司生產的產品，為了安全請勿與市場上的產品通用！
